MSA直讀氣體偵測器

職業暴露評估與監控應用

River Ho. & Peter Ho.

六用VOC氣體偵測器

職業暴露評估與監控應用

  • 相關法規
  • ALTAIR 5X PID 六用VOC氣體偵測器簡介
  • 職業暴露限制(TLV,PEL,STEL,TWA,IDHL)
  • 直讀式儀器作業環境監測的應用
  • 偵測原理與關鍵概念
  • 修正係數(Response Factor, RF) 的應用與重要性
  • 應用範例：甲苯 (Toluene)
  • 應用範例：甲基乙基酮 (MEK)
  • 應用範例：苯 (Benzene)
  • 結語與安全注意事項

相關法規一

「四用 或 複合式氣體偵測器」，通常是指能同時偵測以下四種氣體

  • 氧氣 (O₂) ： >18%__《缺氧症預防規則》第5條
  • 可燃性氣體LEL ：<30%__《職業安全衛生設施規則》第177條
  • 硫化氫 (H₂S) ：<10 ppm__《勞工作業場所容許暴露標準》附表一
  • 一氧化碳 (CO) ：<35 ppm __《勞工作業場所容許暴露標準》附表一

雇主使勞工從事缺氧危險作業時，應予適當換氣，以保持該作業場所空氣中氧氣濃度在百分之十八以上。

易燃液體之蒸氣、可燃性氣體或爆燃性粉塵達LEL之30%以上時，應即刻使勞工退避至安全場所，並停止使用煙火及其他為點火源之虞之機具，並應加強通風。

勞工作業環境空氣中有害物之濃度應符合下列規定： 全程工作日之時量平均濃度不得超過PEL-TWA。 任何一次連續十五分鐘內之時量平均濃度不得超過STEL。 任何時間均不得超過最高容許濃度。

相關法規二

職業安全衛生設施規則29-1~29-7、277-1

  • 雇主應制定局限空間危害防止計畫，其中必須明確規範氧氣、危險物及有害物濃度的測定方式。包含提供必要的測定儀器，在作業前必須確認氧氣及危害物質的濃度，並且在整個作業期間採取連續確認的措施。
  • 局限空間作業的「進入許可」上，也應清楚載明氧氣和危害物質的測定結果，並由測定人員簽名確認。

高壓氣體勞工安全規則60、167

  • 為確保高壓氣體作業場所的絕對安全，無論是製造設備或消費設備，只要存在可燃性氣體或毒性氣體洩漏並積滯的潛在風險，都必須強制設置氣體洩漏檢知警報設備。

缺氧症預防規則4、16、18、23

  • 雇主必須備有必要的氧氣濃度測定儀器，並採取措施隨時確認空氣中的氧氣濃度，同時也要密切監測硫化氫等其他有害氣體濃度。
  • 雇主必須在每日作業開始前、勞工離開作業場所後再次開始作業前，以及當勞工身體出現異狀或換氣裝置有異常時，再次確認作業場所的氧氣及有害氣體濃度。
  • 雇主應將包含測定儀器保管場所等重要注意事項，公告於作業場所入口顯眼處。

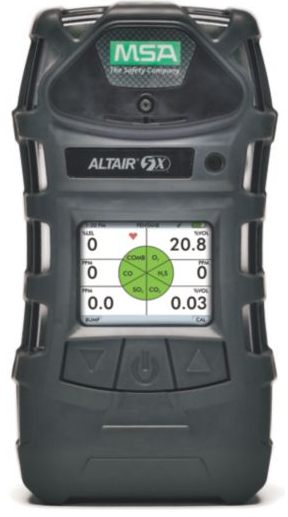

ALTAIR 5X PID 六用VOC氣體偵測器簡介

結合光電離 (PID) 感測技術與 MSA X 智慧感測器(資料處理、自我診斷和通訊能力)技術。

  • 多功能性：它能夠偵測數百種揮發性有機化合物 (VOC) 氣體，並可應用於任何複雜的場合，把測爆炸、測缺氧、測毒害或職業健康評定等功能集為一體。
  • 設計優勢：儀器配備吸力強大的內建泵(吸氣能力為0.3公升/分鐘，最遠達 30米)，可節省其他配件和外部零件，操作人員在遠端監控時更易用、更可靠，從而簡化工作。
  • 主要用途：ALTAIR 5X PID 偵測儀主要面向受過專門培訓的合格人員，用於在進行風險評估時：
    • 評估作業人員接觸可燃、有毒氣體及蒸氣和缺氧環境的潛在暴露危險。
    • 確定工作區所需氣體和蒸氣的監控措施

職業暴露限值

  • PEL (容許暴露極限):
    • 由國家制定閾值(法律)，如我國籍美國OSHA。
  • TLV (閾限值):
    • 由美國政府工業衛生學家會議 (ACGIH) 提出的建議性職業暴露限值 。
    • 代表幾乎所有健康工作者每天重複暴露於該濃度或以下，而不會產生不良健康影響的空氣中化學物質濃度 。
  • TWA (工作日8 小時時間加權平均值):
    • 勞工可以安全暴露的污染物濃度平均值 。
  • STEL (短期暴露極限):
    • 指在工作日中的任何時間裡，任一連續15 分鐘時間的加權平均暴露值 。
    • 旨在防止短時間暴露引起的刺激、急性或不可逆組織損傷、與劑量相關的毒性效應。
    • 特別適用於具有急性影響的物質，並非所有物質都有 STEL 。
  • IDLH (立即危及生命或健康濃度) :
    • 暴露 10~30 分鐘內，可能會導致死亡、永久性傷害、或無法逃離暴露環境的空氣中污染物濃度。
    • 這個值通常用於決定在沒有呼吸防護裝備的情況下，人員可以安全進入受污染區域的最長時間。

Important

TLV 是科學建議值 ，而 PEL 是法律強制執行的限制 。 PEL (容許閾值) 通常會比 TLV 高。

直讀式氣體偵測儀器的應用

精確度（或再現性/重現性） - 精確性為 ±2 ppm (±5000 ppb) 或 10%，以較大者為準。 - 絕對偏差 (Absolute Deviation)：±2 ppm（等同於 ±5000 ppb）。這表示無論實際濃度多高或多低，儀器的讀數與真實值之間的誤差可能在正負 2 ppm 的範圍內。 - 相對偏差 (Relative Deviation)：10%。這表示儀器的讀數與真實值之間的誤差可能是實際濃度的正負 10%。 - 以較大者為準：是指在實際應用中，會取這兩種計算方式中誤差較大的那個值，作為該濃度下的最大可能偏差。

儀器的讀數為 10 ppm 根據絕對偏差：±2 ppm 根據相對偏差：10 ppm 的 10% = ±1 ppm 「以較大者為準」：由於 ±2 ppm 大於 ±1 ppm， 實際濃度可能在 8 ppm 到 12 ppm 之間

儀器的讀數為 200 ppm 根據絕對偏差：±2 ppm 根據相對偏差：10 ppm 的 10% = ±20 ppm 「以較大者為準」：由於 ±20 ppm 大於 ±2 ppm， 實際濃度可能180 ppm 到 220 ppm 之間

偵測原理與關鍵概念

製作中~~~
